Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金-MB22化學(xué)成分及力學(xué)性能
2019-12-31 10:32 ?瀏覽:次
Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金(MB22)
A概述
MB22是Mg-Y-Zn-Zr系熱強(qiáng)變形鎂合金,主要制成板材。其室溫拉伸強(qiáng)度略高于MB3合金,高溫屈服強(qiáng)度、高溫瞬時(shí)強(qiáng)度和壓縮屈服強(qiáng)度明顯優(yōu)于其他鎂合金(如MB3.MB8),合金具有良好的成形和焊接性能,無(wú)應(yīng)力腐蝕傾向。該合金可推薦用于300℃以下短期工作的航空結(jié)構(gòu)件。
B化學(xué)成分

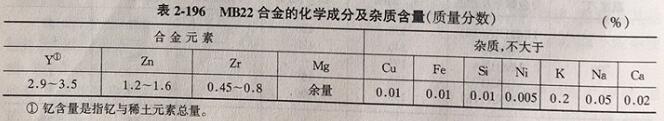

MB22合金的化學(xué)成分及雜質(zhì)含量見表2-196
C熔煉與鑄造工藝
MB22合金通常在鋼制坩堝電阻爐或煤氣反射爐中熔煉。熔煉時(shí)使用熔劑保護(hù)和精煉。
合金中釔以Mg-Y中間合金加入,錯(cuò)以Mg-Zr中間合金加人。為了減少包的損失,可采用特種熔劑保護(hù)和精煉。采用水冷半連續(xù)鑄造,鑄造時(shí)為了防止鑄錠底裂,可用熔化了的純鎂鋪底,并用二氧化硫或含六氟化硫的混合氣體保護(hù),以防止氧化及燃燒。
D物理及化學(xué)性能
(1)MB22合金的物理性能見 MB15 鎂合金。
(2)MR22合金的化學(xué)性能及耐腐蝕性能。

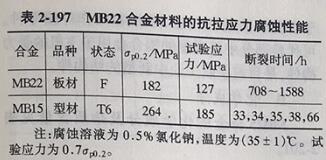

合金無(wú)應(yīng)力腐蝕傾向,拉伸應(yīng)力腐蝕性能見表2-197,由表中可以看出,MB22合金耐應(yīng)力腐蝕性能優(yōu)于應(yīng)力腐蝕傾向小的MB15合金。但是長(zhǎng)期在工業(yè)和海洋大氣環(huán)境下使用容易發(fā)生腐蝕,因此使用時(shí)需經(jīng)化學(xué)氧化處理和涂漆防護(hù)。
E力學(xué)性能

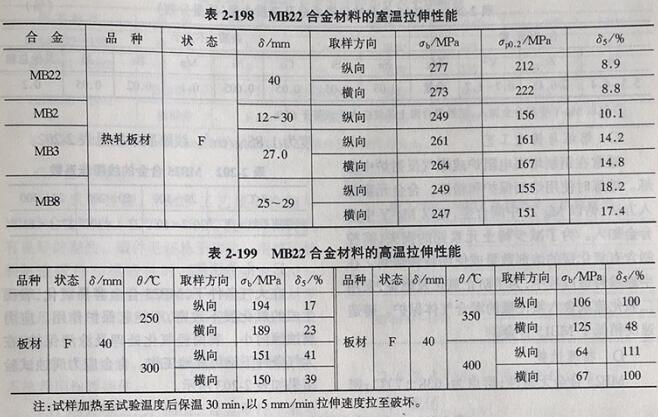

MB22合金的室溫拉伸性能見表2-198由表中比較可以看出,MB22合金抗拉強(qiáng)度高于MB2,MB8合金,略高于MB3合金,屈服強(qiáng)度明顯優(yōu)于MB2.MB3和MB8合金。高溫拉伸性能見表2-199
F工藝性能
(1)成形性能。在350~450℃溫度范圍內(nèi)具有高的塑性,在400℃下反復(fù)短時(shí)間退火后,對(duì)強(qiáng)度影響不大,有利于零件的熱成形。室溫下零件需要校正時(shí),局部區(qū)域變形不能施加沖擊載荷,必須緩慢加載。
(2)焊接性能。合金可氬弧焊,焊接強(qiáng)度為基體材料的70%~80%。在一定的預(yù)熱措施下可以補(bǔ)焊,也可以堆焊。
(3)熱處理工藝。熱軋板材不經(jīng)熱處理使用,通常以熱軋狀態(tài)供應(yīng)。
(4)表面處理工藝。通常采用表面氧化處理后涂漆防護(hù)。
(5)切削加工及磨削性能。機(jī)械加工性能良好。
G品種規(guī)格與供應(yīng)狀態(tài)
MB22合金已經(jīng)鑒定并可生產(chǎn),可用作飛行器等受力構(gòu)件,合金的品種規(guī)格與供應(yīng)狀態(tài)如表2-200所示。
相關(guān)推薦
-
Mg-Li系超輕變形鎂合金化學(xué)成分及力學(xué)性能
Mg-Li系變形鎂合金 A概述 目前,在輕合金材料中Mg-Li系合金是最 輕的一種,其密度比一般工業(yè)鎂合金小15%- 25%,比鈹合金小25%-30%,比鋁合金小50%,而比強(qiáng)度
12-31
2019 -
Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金-MB25鎂合金成分及力
Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金(MB25) A概述 MB25是Mg-Zn-Zr-Y系高強(qiáng)度變形鎂合金。通常不經(jīng)熱處理,于熱擠壓或熱鍛壓狀態(tài)供應(yīng)。但亦可在人工時(shí)效狀態(tài)下使用
12-31
2019 -
Mg-RE和Mg-Th系耐熱變形鎂合金化學(xué)成分和力學(xué)性能
Mg-RE和Mg-Th系耐熱變形鎂合金 A概述 鎂中加入稀土元素的作用主要是: (1)能顯著提高鎂合金的高溫強(qiáng)度和抗蠕變性能。Mg-RE系合金可以在150~250℃較長(zhǎng)期工
12-31
2019 -
Mg-Zn-Zr系高強(qiáng)度變形鎂合金-MB15鎂合金性能
在變形鎂合金中,Mg-Zn-Zr系合金具有最高的強(qiáng)度、良好的塑性及耐蝕性。因此,Mg-Zn-Zr系合金是目前應(yīng)用最多的變形鎂合金之一。國(guó)產(chǎn)合金只有MB15一個(gè)牌號(hào)
12-30
2019
