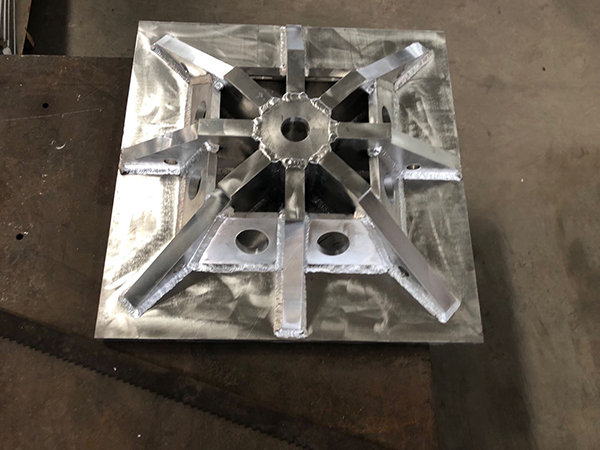

鎂合金焊接后為什么要進(jìn)行熱處理？回答這個(gè)問題前，這邊邁格鎂業(yè)小編先講一個(gè)淺顯的道理，鎂合金焊接對于焊點(diǎn)處于高溫狀態(tài)，相對于周邊會有個(gè)溫度差，焊成后因?yàn)闊崦浝淇s原理，其所處部位會產(chǎn)生應(yīng)力作用，如果我們不做好熱處理，而直接用于生產(chǎn)實(shí)踐中，會導(dǎo)致該處產(chǎn)生應(yīng)力腐蝕而出現(xiàn)裂紋或斷裂，所以為了避免這種情況的發(fā)生，鎂合金焊接后是需要進(jìn)行熱處理的，現(xiàn)在大家知道了鎂合金為什么焊接后要進(jìn)行熱處理了吧！

對于鎂合金消除應(yīng)力熱處理有什么規(guī)范或者指導(dǎo)嗎？另外焊后熱處理能消除多少應(yīng)力？
對于以上問題，邁格鎂業(yè)收集整理了部分內(nèi)容，現(xiàn)在分享出來供大家參考！
鎂合金薄板去應(yīng)力熱處理 AZ31B-O 溫度 260度 時(shí)間15分；AZ31B-H24 溫度 149度 時(shí)間60分；
鎂合金擠壓件去應(yīng)力熱處理 AZ31B-F 溫度 260度 15分；AZ61A-F 溫度 260度 時(shí)間15分；AZ80A-F 溫度 260度 15分；AZ80A-T5 溫度 204度 60分；
鎂合金鑄件 AZ63A 溫度 260度 時(shí)間 60分；AZ81A 溫度 260度 60分；AZ91C 溫度 260度 60分；AZ92A 溫度 260度 60分；
通過以上熱處理工藝，合金將能消除80-95%的應(yīng)力，可有效避免應(yīng)力腐蝕裂紋；
現(xiàn)在大家對于鎂合金焊接后消除應(yīng)力熱處理有一定概念了吧！
