下面邁格鎂業(yè)小編根據(jù)國標(biāo)GB/T 5153-2003 對(duì)于ZK61M鎂合金牌號(hào)主要成分做下介紹



GB/T 5153 ZK61M  |  ISO 3116 Mg-Zn6Zr  |  BS 3370  Mg-Zn6Zr  |  NF A 65-717 G-Z5Zr  |  IOCT 14957 MA14  |  JIS H4203  |  ASTM B107  ZK60A 以上各國標(biāo)準(zhǔn)成分出入不大，如果你碰到先前不是很熟悉的牌號(hào)的時(shí)候，也許是因?yàn)楦鲊慕蟹ú煌瑢?dǎo)致；

關(guān)于高強(qiáng)度鎂合金ZK61M規(guī)定的力學(xué)性能為，人工時(shí)效狀態(tài)下：

擠壓棒抗拉強(qiáng)度不低于320MPa，屈服強(qiáng)度不低于250MPa，硬度不低于75HB，延伸率不低于6%；鍛件縱向抗拉強(qiáng)度不低于280MPa，橫向抗拉強(qiáng)度不低于260MPa，硬度不低于55HB,縱向延伸率不低于6%，橫向延伸率不低于5%；

ZK61M鎂合金鍛件的力學(xué)性能比擠壓件低，這是鍛造的變形特點(diǎn)造成的，該合金的缺點(diǎn)是焊接性能低，不能制作焊接件，擠壓件尾部容易出現(xiàn)粗晶環(huán)，對(duì)力學(xué)性能、沖擊韌性、疲勞和抗蝕性有不利影響；

ZK61M鎂合金的強(qiáng)度高，主要用于航空工業(yè)制作承受負(fù)荷較大的零件。

以上是邁格鎂業(yè)小編為大家整理的關(guān)于高強(qiáng)度鎂合金ZK61M成分及力學(xué)性能資料，下面再為大家簡單介紹下ZK61M鎂合金的主要物理性能供大家參考：

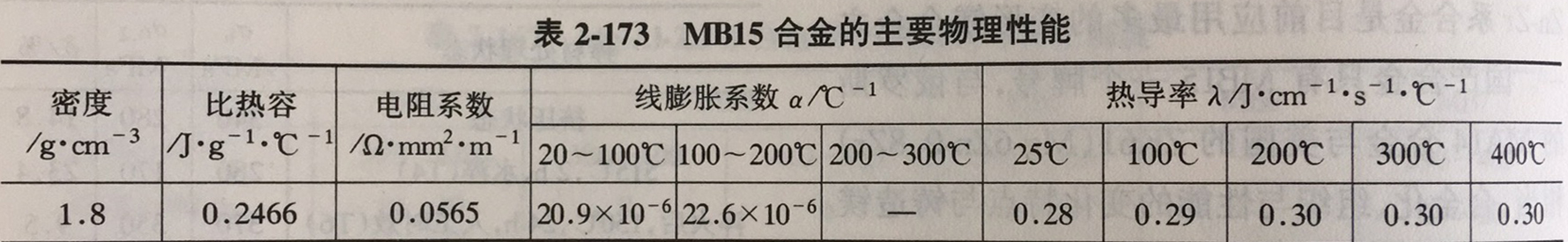

ZK61M鎂合金國內(nèi)老牌號(hào)也叫MB15鎂合金，其密度為1.8 比熱容為0.2466 電阻系數(shù)0.0565 導(dǎo)熱率0.28  線膨脹系數(shù)為20.9*10-6，具體詳細(xì)參數(shù)參考下圖：



對(duì)于高強(qiáng)度鎂合金-ZK61M，大家如需更深入的了解，可以電話聯(lián)系我們！
