Mg-Mn鎂合金能不能熱處理強(qiáng)化？
2019-12-07 09:31 ?瀏覽：次
Mg-Mn系合金主要有兩種，其一是錳含量為（1.3~2.5）%的Mg-Mn合金，其二是在Mg-Mn合金基礎(chǔ)上再添加（0.15~0.35）%Ce構(gòu)成的MgMr-Ce合金。Mg-Mn系合金是一種不可熱處理強(qiáng)化的合金，惟一能采取的熱處理方法是退火，強(qiáng)度一般為200~250MPa，Mn在Mg中的溶解度很小，673K時(shí)約為0.25%，473K時(shí)幾乎等于零，由于Mg與Mn不形成化合物，因此Mn實(shí)際上以a-Mn形式存在，此外Mn在合金中容易產(chǎn)生聚集并形成偏析。隨著錳含量增加，鎂錳合金塑性下降，如當(dāng)Mn含量從0.4%增加到2.5%時(shí)，合金伸長(zhǎng)率由5%下降到3%

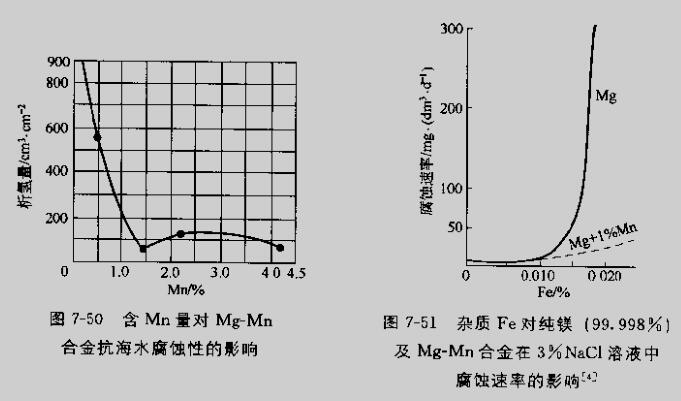

錳能改善鎂合金的抗蝕性，如圖7-50所示，當(dāng)Mn含量為1.5%時(shí)，抗蝕性最好。在熔煉過程中，Mn與Fe能生成尺寸比較大的FeMn化合物而沉積于熔體底部，減輕雜質(zhì)鐵對(duì)腐蝕性的有害影響，如圖7-51所示。鑒于以上原因，所有鎂合金中都要加入少量Mn，Mn在鎂合金中有偏析現(xiàn)象，過量的Mn反而造成合金抗蝕性以及塑性下降。
Mg-Mn合金沒有應(yīng)力腐蝕開裂傾向和晶界腐蝕傾向。Mg-Mn合金是鎂合金中抗蝕性最好的一種合金，并且具有優(yōu)良的抗化學(xué)氧化性、焊接性能和加工性能，一般用作強(qiáng)度要求不高而抗蝕性優(yōu)良的零部件。Mg-Mn合金中添加少量Ce，能細(xì)化晶粒和提高耐熱性，并稍微提高強(qiáng)度。Ce在鎂合金中生成硬而脆的Mg，Ce化合物，Ce含量增加時(shí)，合金抗蝕性和耐熱性比M1A的好，但腐蝕特性基本上與MIA相當(dāng)，也沒有應(yīng)力腐蝕開裂傾向。Mg-RE系和Mg-Th系的抗蝕性與Mg-Mn系合金相當(dāng)。
